概 述:

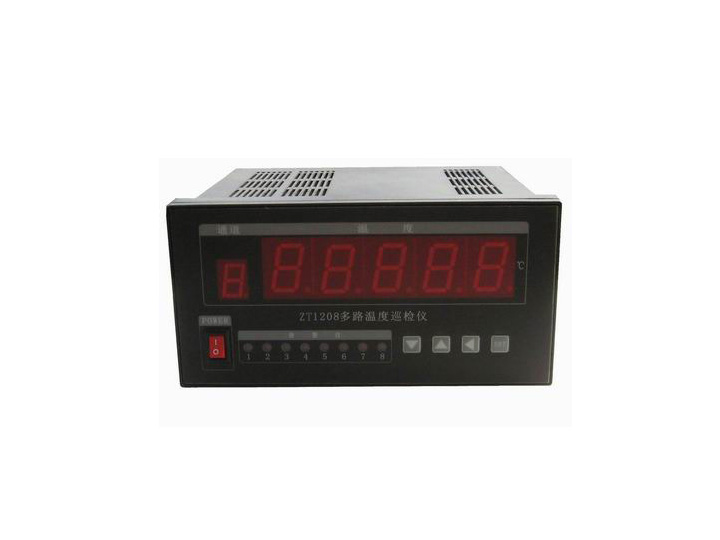

ZJ1208八路温控系列仪表可以同时配接八路热电阻温度传感器(Pt100、Pt10、Cu100、Cu50、热敏电阻),各通道可以分别设置上下限报警值,报警时各路有报警灯指示同时有一路公共的报警输出,这使得在现场应用便利接线,减小了设备体积,并使整机控制性能更加可靠,传感器的选择更多,通用性更好。
仪表外形尺寸:
尺寸:160*80*148(宽*高*深)
开孔尺寸:152*76(宽*高)
性能特点:
■ 工作环境:温度-20-60℃,湿度<85%RH。
■ 测温传感器:热电阻,可带电测试。
■ 支持热电阻传感器:Pt100,Pt10,Cu50,Cu100,热敏电阻,精度0.1级。
■ 测温路数:1~8路可设定。
■ 显示方式:定点、巡检方式。
■ 测量速度:2秒/通道。
■ 报警设置:各通道温度上、下限报警值可分别设置。
■ 通讯接口(可选件):RS485 MODBUS协议 波特率4800,通讯距离1000米。
■ 计算机监控软件(可选件):采集、存贮、打印温度数据及绘制温度曲线。
■ 报警继电器输出:接点容量220VAC/7A(无源接点)。
技术参数:
|
ZJ1208多路温度巡检仪 |
显示方式 |
LED,定点、巡检显示 |
测温传感器 (可带电测试) |
Pt100、Pt10、Cu50、Cu100、热敏电阻 |
测温路数 |
4、8路可选 |
测温范围 |
Pt100(Pt10)型:-100~400℃ |
Cu50(Cu100)型:-50~150℃ |
|
热敏电阻型:-50~150℃ |
|
测温精度 |
0.1级 |
通讯方式 |
RS485,配套软件光盘(可选件) |
报警 |
继电器输出 |
各通道上、下限报警值可分别设定 |
|
适用场合 |
电机、温控器、变压器、变电柜、冷库 |
电源及功耗 |
AC220V土15%,≤5W |
体积(宽*高*深) | 160*80*148mm |
重量 | 1.5kg |
